Schlauchbeutelverpackungsmaschine FPC5 - flexibel, modular, leistungsstark
Die beiden Verpackungslinien bestehen jeweils aus einer FPC5 für die Erstverpackung, die für die Verarbeitung von fünf unterschiedlichen Produktformaten ausgelegt sind. Beide Linien sind direkt an die Gießanlage angebunden und verfügen über je einen nachgelagerten Kartonierer für die Zweitverpackung. Zusätzlich ist bei beiden Linien eine alternative Ausschleusung kleiner Formate über eine Rückzugsklappe möglich. Diese Formate werden in Sammelkisten umgeleitet und manuell zu vertikalen Schlauchbeutelmaschinen transportiert, um dort als Schüttware in Sammelverpackung verpackt zu werden. Die zweite Linie, bei der im Gegensatz zu Linie 1 nicht nur das Erst- sondern bei Bedarf auch ein Zweitverpacken stattfinden kann, beinhaltet eine zusätzliche FPC5, die speziell für die Verarbeitung von Dreier-Sammelpackungen mittels Schlauchbeutelverpackung entwickelt wurde. Hierfür ist ein Umsetzrad integriert, das die verpackten Schokoladenriegel aus der ersten FPC5 zur zweiten überträgt. Nach der Bildung der Sammelpackung (Multipack) erfolgt auch hier eine Direktanbindung an den Kartonierer.
© Theegarten-Pactec GmbH & Co. KG
Drei Anwendungen, eine Lösung – maximale Produktionsvielfalt
Drei zentrale Anwendungsszenarien waren bei der Konzeption der FPC5 für die besonderen Anforderungen des Schokoladenherstellers entscheidend. In allen drei Einsatzbereichen stellt die Maschine von Theegarten-Pactec nun ihre Leistungsfähigkeit und ihr hohe Flexibilität unter Beweis.

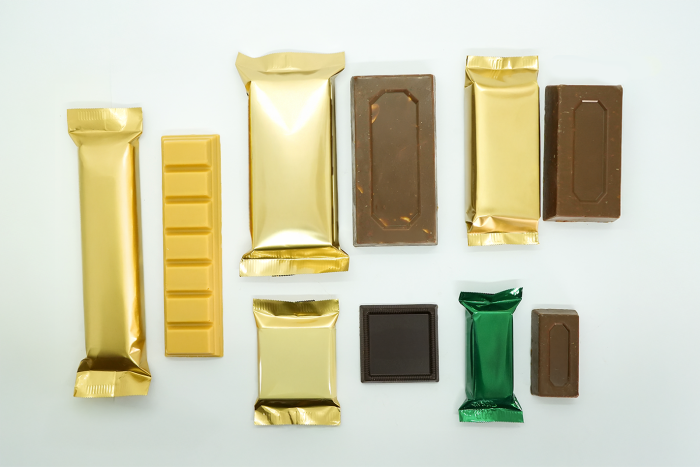

Erstverpackung für große Formatvielfalt
Als praktikable Lösung für Produkte, die nicht direkt kartoniert werden, sieht das erste Szenario die Ausschleusung kleinformatiger Produkte über eine Rückzugsklappe vor. Diese werden mit einer Geschwindigkeit von 900 Produkten pro Minute verpackt, in Sammelkisten (Big Bags) gesammelt und manuell den vertikalen Schlauchbeutelmaschinen zur Zweitverpackung in Schlauchbeuteln zugeführt.

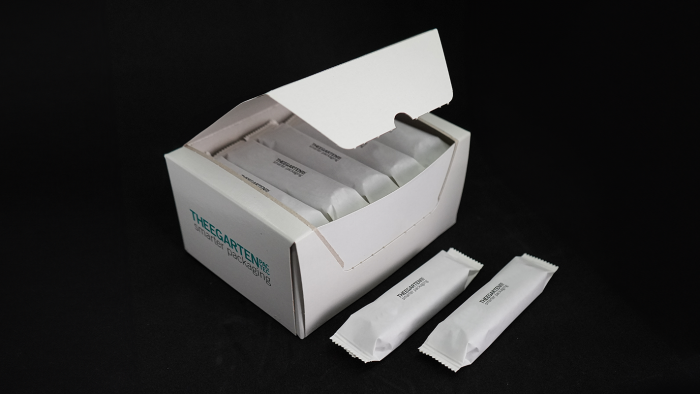

Zweitverpackung in Kartonagen
Ideal für Formate mit Standardanforderungen ist das zweite Einsatzszenario. Dabei erfolgt die Einzelverpackung von Schokoladenriegeln in Schlauchbeutel mit anschließender Direktanbindung an den nachgelagerten Kartonierer. Hier können z. B. lange Riegel mit einer Geschwindigkeit von 500 Produkten/min oder kleine Schokoladentafeln mit 700 Produkten/min verpackt werden.

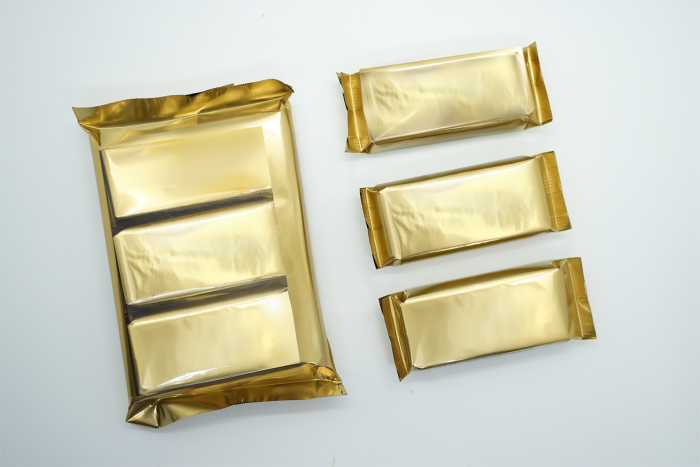

Zweitverpackung in Schlauchbeutel und Drittverpackung in Kartonage
Im dritten Szenario werden einzelverpackte Riegel über ein Umsetzrad um 90° an eine zweite FPC5 übergeben, wo sie als Dreierpacks gruppiert und mit der langen Seite führend in Schlauchbeutel verpackt werden. Anschließend werden die Dreierpacks über ein Band hinter der Verpackungsmaschine wieder dem Kartonierer zugeführt, auf dem sonst die einzelnen Riegel in Display-Kartons zweitverpackt werden.
Multiformatlösung
Für die besondere Flexibilität der einzigartigen und dabei einfach zu bedienenden Multiformatlösung setzte Theegarten-Pactec auf eine Kombination aus manueller Zählwerkverstellung mit Sollwertvorgabe. Für jedes Produktformat sind die erforderlichen Einstellungen, etwa zur Breite und Höhe der Gurtführungen, zur Position des Druckmarkensensors sowie zur Siegeleinheit, als Produktrezepturen im Touchpanel hinterlegt. Beim Formatwechsel lädt der Operator das gewünschte Format über das Display. Daraufhin werden die neuen Sollwerte an den jeweiligen Spindeln aktiviert. Diese schalten zunächst auf „Rot“, da die Ist-Werte noch dem vorherigen Format entsprechen. Nun stellt der Operator jede Spindel manuell auf den angezeigten Sollwert ein. Sobald dieser erreicht ist, schaltet die Anzeige wieder auf „Grün“. Dieses visuelle Feedback unterstützt den Bediener dabei, die Umstellung vollständig und korrekt vorzunehmen, ohne manuelles Nachmessen. Die bewusst gewählte manuelle Lösung ist nicht nur wirtschaftlicher als eine vollautomatische Verstellung über Motoren, sondern auch robuster und wartungsärmer, was insbesondere bei häufigen Reinigungsintervallen im Rahmen von Formatwechseln von Vorteil ist.
