Schlauchbeutelverpackungsmaschine FPC5 - flexibel, modular, leistungsstark
Die beiden Verpackungslinien bestehen jeweils aus einer FPC5 für die Erstverpackung, die für die Verarbeitung von fünf unterschiedlichen Produktformaten ausgelegt sind. Beide Linien sind direkt an die Gießanlage angebunden und verfügen über je einen nachgelagerten Kartonierer für die Zweitverpackung. Zusätzlich ist bei beiden Linien eine alternative Ausschleusung kleiner Formate über eine Rückzugsklappe möglich. Diese Formate werden in Sammelkisten umgeleitet und manuell zu vertikalen Schlauchbeutelmaschinen transportiert, um dort als Schüttware in Sammelverpackung verpackt zu werden. Die zweite Linie, bei der im Gegensatz zu Linie 1 nicht nur das Erst- sondern bei Bedarf auch ein Zweitverpacken stattfinden kann, beinhaltet eine zusätzliche FPC5, die speziell für die Verarbeitung von Dreier-Sammelpackungen mittels Schlauchbeutelverpackung entwickelt wurde. Hierfür ist ein Umsetzrad integriert, das die verpackten Schokoladenriegel aus der ersten FPC5 zur zweiten überträgt. Nach der Bildung der Sammelpackung (Multipack) erfolgt auch hier eine Direktanbindung an den Kartonierer.
© Theegarten-Pactec GmbH & Co. KG
Besonders vielseitige Lösung – ein Gesamtsystem aus insgesamt drei FPC5-Maschinen, verteilt auf zwei Verpackungslinien, die eine außergewöhnlich flexible Produktion von Einzel- oder Sammelpackungen in verschiedenen Formaten ermöglichen.
Drei Anwendungen, eine Lösung – maximale Produktionsvielfalt
Drei zentrale Anwendungsszenarien waren bei der Konzeption der FPC5 für die besonderen Anforderungen des Schokoladenherstellers entscheidend. In allen drei Einsatzbereichen stellt die Maschine von Theegarten-Pactec nun ihre Leistungsfähigkeit und ihr hohe Flexibilität unter Beweis.
Maximale Verpackungsvielfalt Erstverpackung für große Formatvielfalt

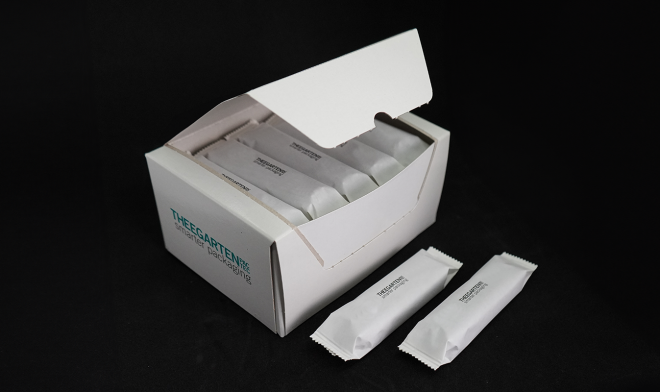

Maximale Verpackungsvielfalt Zweitverpackung in Kartonagen
Maximale Verpackungsvielfalt Zweitverpackung in Schlauchbeutel
Multiformatlösung
Für die besondere Flexibilität der einzigartigen und dabei einfach zu bedienenden Multiformatlösung setzte Theegarten-Pactec auf eine Kombination aus manueller Zählwerkverstellung mit Sollwertvorgabe. Für jedes Produktformat sind die erforderlichen Einstellungen, etwa zur Breite und Höhe der Gurtführungen, zur Position des Druckmarkensensors sowie zur Siegeleinheit, als Produktrezepturen im Touchpanel hinterlegt. Beim Formatwechsel lädt der Operator das gewünschte Format über das Display. Daraufhin werden die neuen Sollwerte an den jeweiligen Spindeln aktiviert. Diese schalten zunächst auf „Rot“, da die Ist-Werte noch dem vorherigen Format entsprechen. Nun stellt der Operator jede Spindel manuell auf den angezeigten Sollwert ein. Sobald dieser erreicht ist, schaltet die Anzeige wieder auf „Grün“. Dieses visuelle Feedback unterstützt den Bediener dabei, die Umstellung vollständig und korrekt vorzunehmen, ohne manuelles Nachmessen. Die bewusst gewählte manuelle Lösung ist nicht nur wirtschaftlicher als eine vollautomatische Verstellung über Motoren, sondern auch robuster und wartungsärmer, was insbesondere bei häufigen Reinigungsintervallen im Rahmen von Formatwechseln von Vorteil ist.

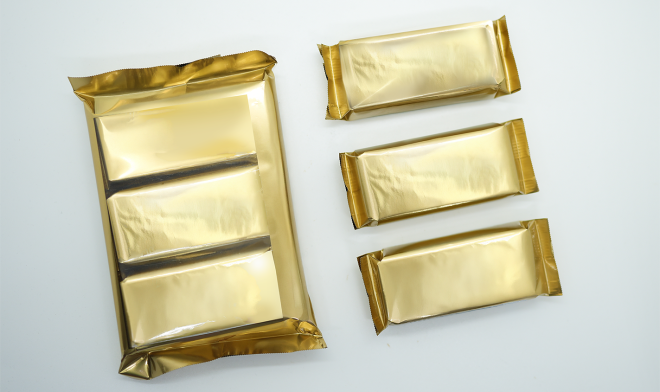

Zweitverpackung in Schlauchbeutel
Ein weiteres technisches Highlight ist das integrierte Umsetzrad zur Sammelpackmaschine, das je nach Bedarf aktiv oder im Standby-Modus betrieben werden kann. So lassen sich Einzel- und Sammelverpackungen effizient kombinieren, ohne den Produktionsfluss zu unterbrechen. Darüber hinaus wurde eine Luftkühlung der Zuführbänder implementiert, um die temperaturempfindliche Schokolade optimal zu schonen. Dies minimiert Produktanhaftungen und reduziert den Reinigungsaufwand in der täglichen Produktion erheblich.
Mit dieser maßgeschneiderten Lösung beweist Theegarten-Pactec einmal mehr seine Kompetenz für anspruchsvolle Verpackungsprozesse. Technisch ausgereift, modular skalierbar und wirtschaftlich im Betrieb, erfüllen die Maschinen alle Anforderungen moderner Schokoladenproduktion.
